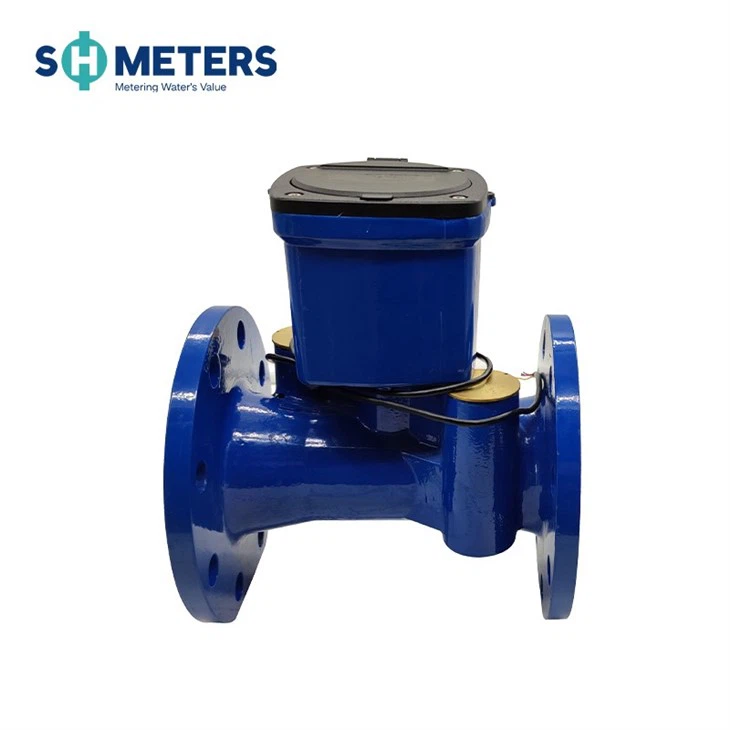

अल्ट्रासोनिक वॉटर मीटर RS485 रिमोट वॉटर रीडिंग मीटर

Ultrasonic Water Meter RS485 Remote Water Reading Meter

अल्ट्रासोनिक वॉटर मीटर RS485 रिमोट वॉटर रीडिंग मीटर

• प्रकार: बल्क अल्ट्रासोनिक वॉटर मीटर;
• विस्तृत रेंज अनुपात;
• उच्च सटीकता स्तर;
• कोई यांत्रिक ट्रांसमिशन भाग नहीं;
• कोई घिसाव नहीं

जांच भेजें

उत्पाद वर्णन

product-1580-670

यह अल्ट्रासोनिक समय अंतर विधि के उपयोग से सेंसर के माध्यम से बहने वाले पानी की मात्रा को लगातार मापने, रिकॉर्ड करने और प्रदर्शित करने के लिए एक मीटरिंग उपकरण है। कृपया उपयोग करने से पहले इस मैनुअल को ध्यान से पढ़ें, ताकि इसका सबसे अच्छा लाभ उठाया जा सके और अनावश्यक नुकसान से बचा जा सके।

उत्पाद की विशेषताएँ

▲माध्यम में अशुद्धियों, रसायनों और चुंबकीय पदार्थों से अप्रभावित;

▲कम प्रारंभिक दर (33L/h), प्रवाह दर को सटीक रूप से मापने में सक्षम;

▲उच्च माप आवृत्ति;

▲प्रवाह दर 100L/h जितनी कम हो सकती है;

▲डायनेमिक रेंज (Q3/Q1) 250:1 तक;

▲किसी भी स्थापना स्थिति में स्थापित;

▲द्विदिशात्मक मीटरिंग;

▲त्रुटि और अलार्म कोड का प्रदर्शन;

▲वैकल्पिक बैटरी आपूर्ति;

▲सामग्री नमनीय कच्चा लोहा;

▲कोई हिलता हुआ भाग नहीं, उच्च सटीकता, और सेवा जीवन के वर्ष। प्रवाह संवेदक में कोई हिलता हुआ भाग नहीं है, जिससे यांत्रिक भागों की इंस्ट्रूमेंटेशन विफलताओं से बचा जा सकता है जो दीर्घकालिक पहनने के कारण गलत माप का कारण बन सकते हैं। डिजाइन अशुद्धियों के लिए भी प्रतिरोधी है, जिससे यह निरीक्षण और रखरखाव-मुक्त है;

▲ कम दबाव में गिरावट;

▲ IP68 सुरक्षा वर्ग विभिन्न प्रकार के कठोर स्थापना वातावरणों के अनुकूल हो सकता है;

▲RS485 संचार, पल्स आउटपुट, GPRS, NB-IOT, LoraWan और अन्य डेटा ट्रांसमिशन विधियों का समर्थन करें।

तकनीकी मापदण्ड

नाममात्र व्यास(मिमी)	50	65	80	100	125	150	200	250	300
अधिकतम प्रवाह Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
नाममात्र प्रवाह Q3(m³/h)	25	40	63	100	160	250	400	630	1000
संक्रमणकालीन प्रवाह Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
न्यूनतम प्रवाहQ1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
स्टार्ट-अप प्रवाह (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
अधिकतम प्रवाह	9999999.9
रिवर्स प्रवाह	9999999.9
माप सीमा	Q3/Q1, R250(R400 अनुकूलन योग्य)
सटीकता वर्ग	कक्षा बी
दबाव हानि वर्ग	0.063 MPa से कम या बराबर
कार्य का दबाव	1.6 एमपीए
तापमान वर्ग	T30
तापमान की रेंज	(5~55) डिग्री
पर्यावरण वर्ग	इनडोर, कक्षा बी
विद्युतचुंबकीय वर्ग	E1(आवासीय, वाणिज्यिक, औद्योगिक)
बिजली की आपूर्ति	अंतर्निर्मित लिथियम बैटरी डीसी 3.6V
बैटरी की आयु	> 10 वर्ष
स्थापना स्थिति	कोई भी कोण
प्रदर्शन	एलसीडी, 8 अंक + अतिरिक्त वर्ण
प्रवाह प्रोफ़ाइल संवेदनशीलता वर्ग	U10/D5
संचार इंटरफेस	RS485 मोडबस/पल्स आउटपुट/जीपीआरएस/एनबी-आईओटी/लोरावन
संरक्षण वर्ग	आईपी68
सहनीय भंडारण तापमान	-20~60 डिग्री
स्थैतिक शक्ति	10μA
परिचालन बिजली खपत	45μA

मीटर प्रदर्शन सामग्री

P1: P1 के अंतिम इंटरफ़ेस में, P2 में प्रवेश करने के लिए संवेदन क्षेत्र को 3S से अधिक समय तक कवर करते रहें और P3, P4 में प्रवेश करने के लिए इस ऑपरेशन को दोहराएं

-P1

P2: ऐतिहासिक माह का संचयी प्रवाह

-P2

P3: आंतरिक डिबगिंग और परीक्षण के लिए इसका कोई मतलब नहीं है।

P4: परीक्षण स्थिति

-P3

तरीका	नहीं।	प्रदर्शन विवरण
P1	1	संचयी प्रवाह
	2	तापमान
	3	आकार
	4	प्रवाह दर
	5	नकारात्मक संचयी प्रवाह
	6	शुद्ध संचयी प्रवाह
	7	काम का समय
	8	सेंसर स्थिति
	9	पावर वोल्टेज
P2	ऐतिहासिक माह का संचयी प्रवाह
P3	आंतरिक डिबगिंग और परीक्षण के लिए, इसका कोई मतलब नहीं है
P4	1	संचयी प्रवाह
	2	गुणक
	3	प्रवाह दर
	4	काम का समय
