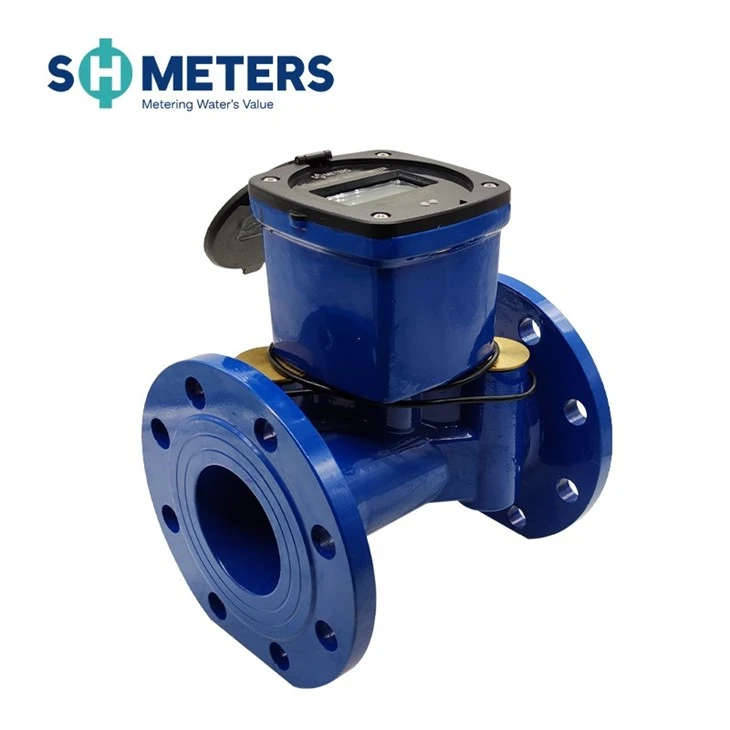

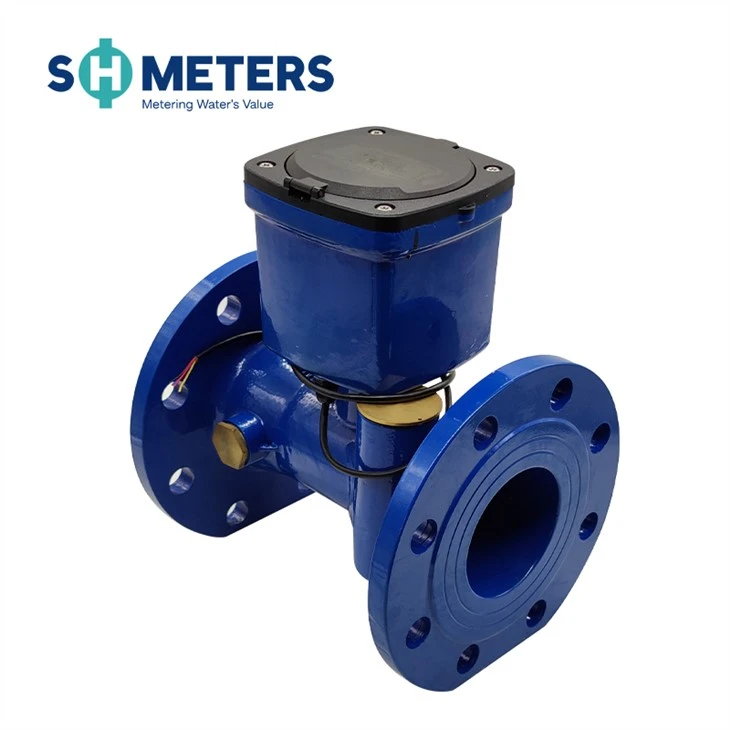

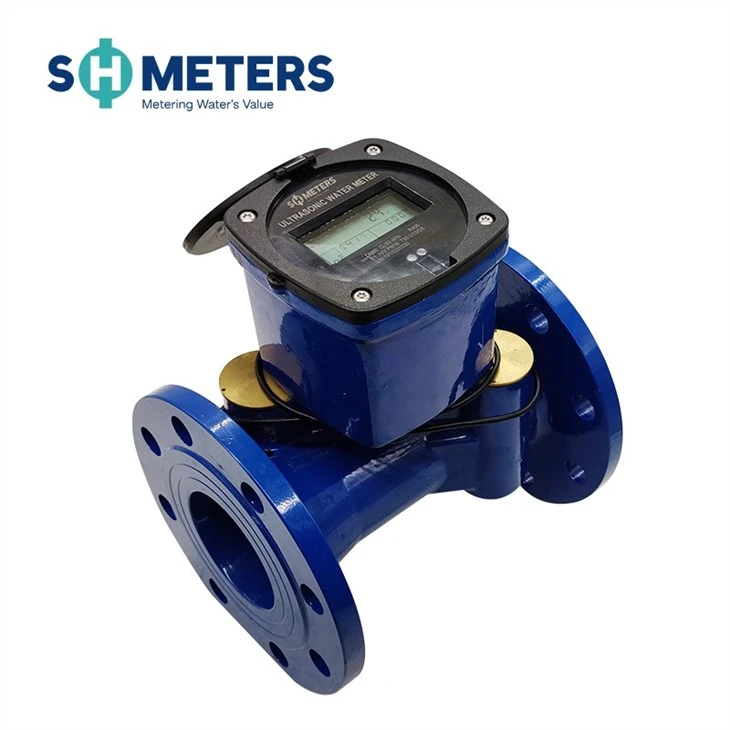

उत्पाद वर्णन

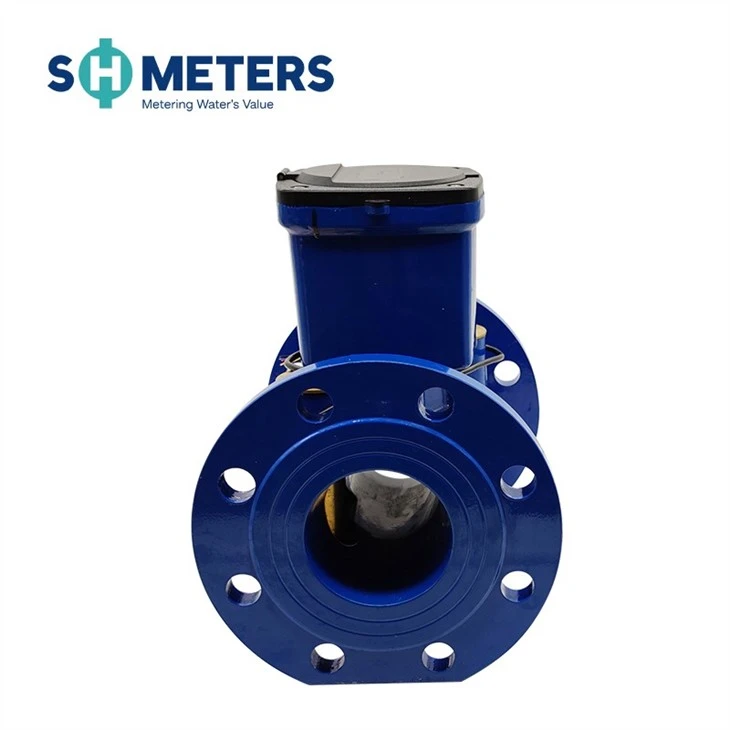

यह अल्ट्रासोनिक समय अंतर विधि के उपयोग से सेंसर के माध्यम से बहने वाले पानी की मात्रा को लगातार मापने, रिकॉर्ड करने और प्रदर्शित करने के लिए एक मीटरिंग उपकरण है। कृपया उपयोग करने से पहले इस मैनुअल को ध्यान से पढ़ें, ताकि इसका सबसे अच्छा लाभ उठाया जा सके और अनावश्यक नुकसान से बचा जा सके।

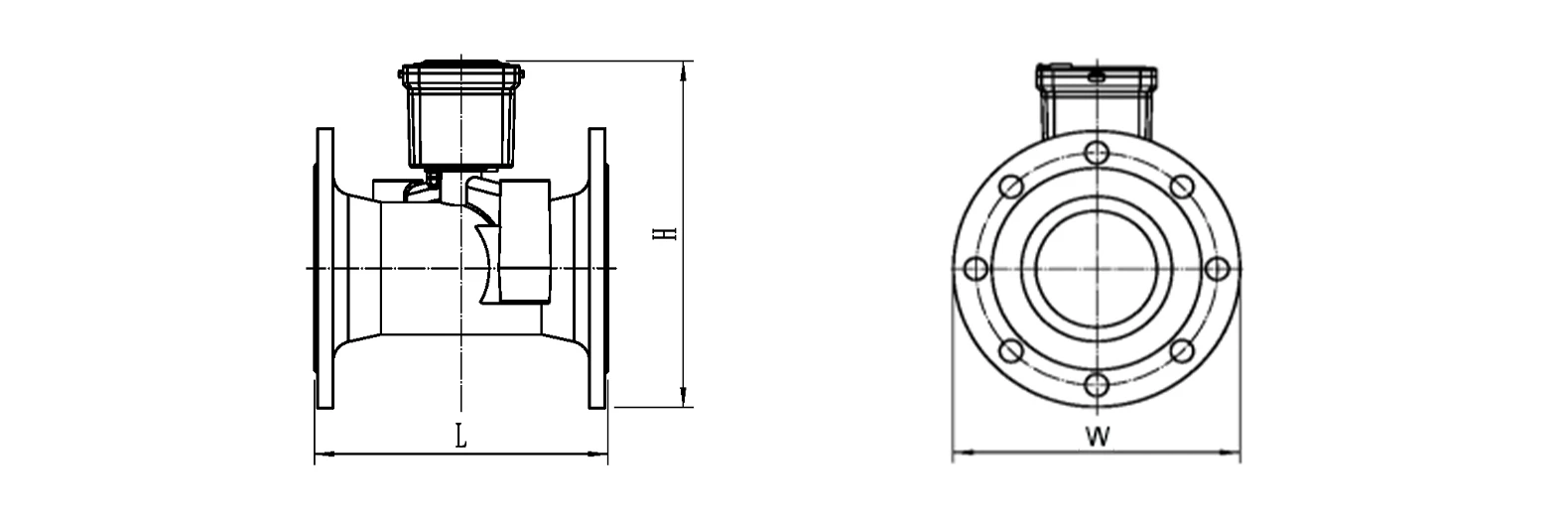

रूपरेखा आयाम चित्रण
|
नाममात्र व्यास(मिमी) |
लंबाई एल |
चौड़ाई डब्ल्यू | ऊँचाई एच | फ्लैंज कनेक्शन | ||
| फ्लैंज व्यास | बोल्ट सर्किल व्यास | बोल्ट आकार-एम | ||||
| डीएन50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| डीएन65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| डीएन80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| डीएन100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| डीएन125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| डीएन150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| डीएन200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| डीएन250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| डीएन300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
तकनीकी मापदण्ड
|
नाममात्र व्यास(मिमी) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
अधिकतम प्रवाह Q4(m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
नाममात्र प्रवाह Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
संक्रमणकालीन प्रवाह Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
न्यूनतम प्रवाहQ1(m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
स्टार्ट-अप प्रवाह (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
| अधिकतम प्रवाह | 9999999.9 | ||||||||
| रिवर्स प्रवाह | 9999999.9 | ||||||||
| माप सीमा | Q3/Q1, R250(R400 अनुकूलन योग्य) | ||||||||
| सटीकता वर्ग | कक्षा बी | ||||||||
| दबाव हानि वर्ग | 0.063 MPa से कम या बराबर | ||||||||
| कार्य का दबाव | 1.6 एमपीए | ||||||||
| तापमान वर्ग | T30 | ||||||||
| तापमान की रेंज | (5~55) डिग्री | ||||||||
| पर्यावरण वर्ग | इनडोर, कक्षा बी | ||||||||
| विद्युतचुंबकीय वर्ग | E1(आवासीय, वाणिज्यिक, औद्योगिक) | ||||||||
| बिजली की आपूर्ति | अंतर्निर्मित लिथियम बैटरी डीसी 3.6V | ||||||||
| बैटरी की आयु | > 10 वर्ष | ||||||||
| स्थापना स्थिति | कोई भी कोण | ||||||||
| प्रदर्शन | एलसीडी, 8 अंक + अतिरिक्त वर्ण | ||||||||
| प्रवाह प्रोफ़ाइल संवेदनशीलता वर्ग | U10/D5 | ||||||||
| संचार इंटरफेस | RS485 मोडबस/पल्स आउटपुट/जीपीआरएस/एनबी-आईओटी/लोरावन | ||||||||
| संरक्षण वर्ग | आईपी68 | ||||||||
| सहनीय भंडारण तापमान | -20~60 डिग्री | ||||||||
| स्थैतिक शक्ति | 10μA | ||||||||
| परिचालन बिजली खपत | 45μA | ||||||||
काम के सिद्धांत
अल्ट्रासोनिक जल मीटर एक नए प्रकार का जल मीटर है जो पानी में ऊपर और नीचे की ओर अल्ट्रासोनिक बीम के प्रसार के दौरान गति में परिवर्तन के कारण होने वाले समय के अंतर का पता लगा सकता है, पानी के प्रवाह दर का विश्लेषण और निपटान कर सकता है, और फिर आगे पानी की प्रवाह दर की गणना कर सकता है।

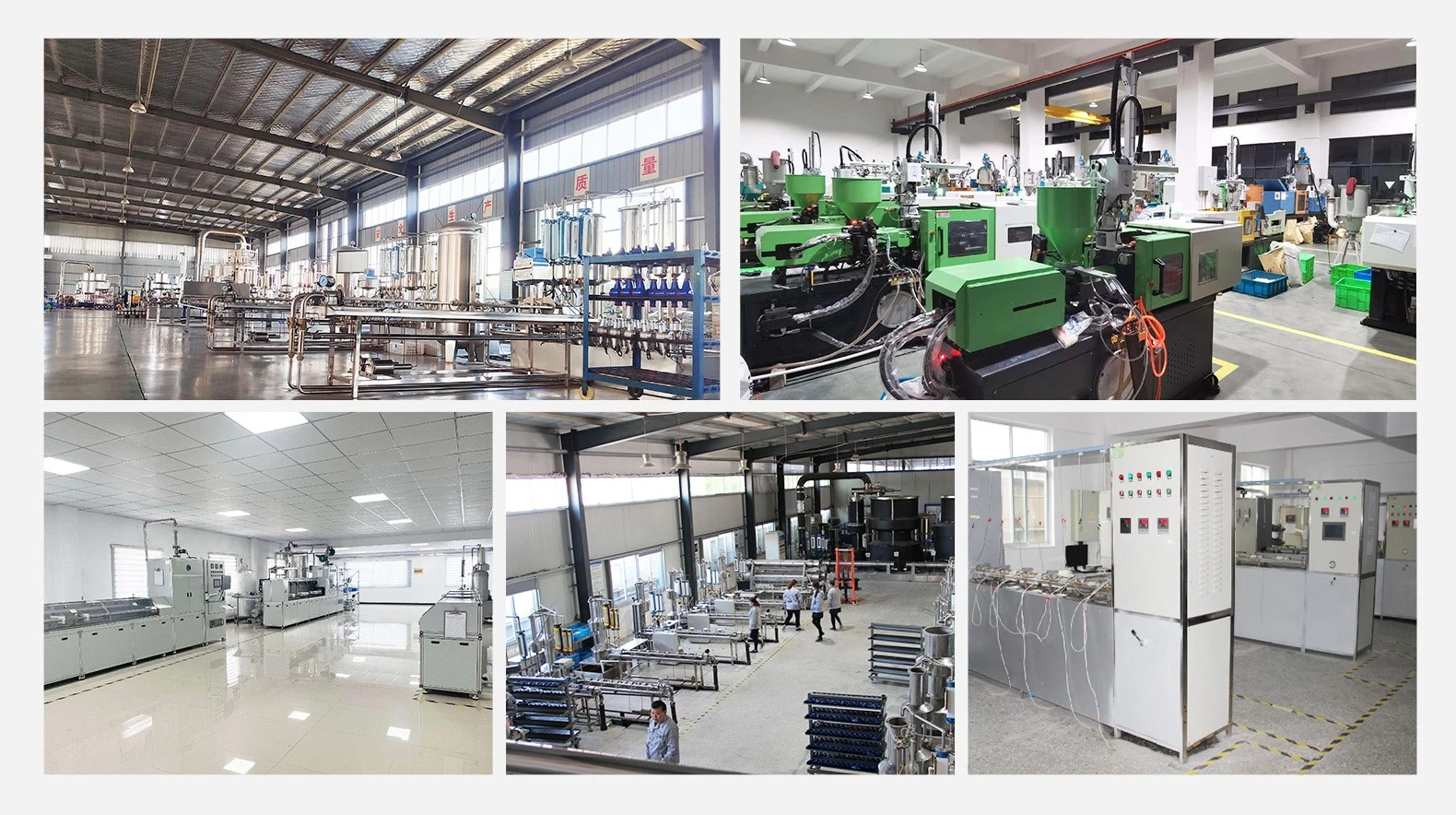

कारखाना
