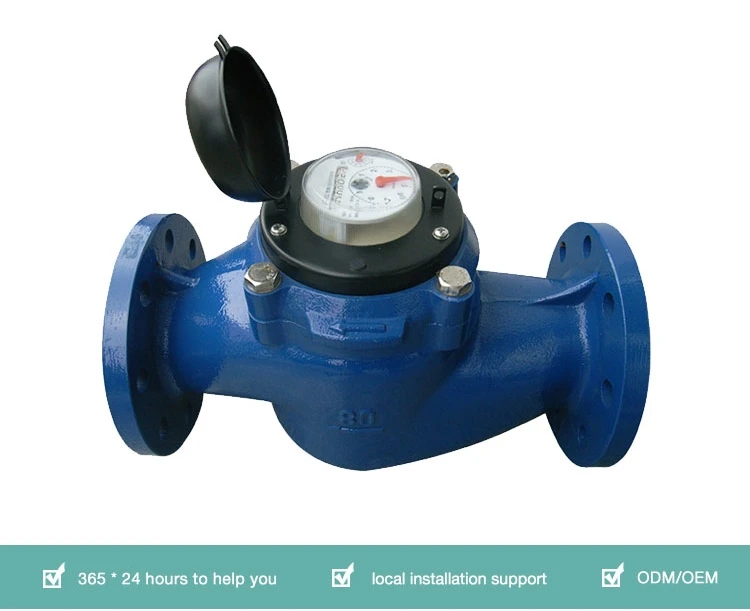

एलएक्ससीएलजी(आर)-50~200(मिमी)
ऊर्ध्वाधर हटाने योग्य तत्व वोल्टमैन ठंडा (गर्म) पानी मीटर
आवेदन
पाइपलाइन से गुजरने वाले ठंडे (गर्म) पानी की मात्रा को मापना। जल मीटर का उपयोग घर, नगर पालिका, उपचार संयंत्र आदि के लिए किया जाता है।
विशेषता
·हटाने योग्य तत्व संरचना, आसान स्थापना और रखरखाव, इस सीमा के भीतर सार्वभौमिक उपयोग के लिए रजिस्टर, पाइप लाइन से मीटर को हटाए बिना अलग किया जा सकता है।
·ड्राई-डायल, चुंबकीय ड्राइव संवेदनशील क्रिया, कम दबाव हानि।
·वैक्यूम सीलबंद रजिस्टर यह सुनिश्चित करता है कि डायल कोहरे से मुक्त रखे तथा दीर्घकालिक सेवा में रीडिंग स्पष्ट रखे।
·स्थिर एवं विश्वसनीय विशेषता के लिए उच्च गुणवत्ता वाली सामग्री का चयन।
·तकनीकी डेटा अंतर्राष्ट्रीय मानक आईएसओ 4064 के अनुरूप है।
·उच्च सटीकता के साथ
·उत्पाद सहायक उपकरण में कनेक्टर, फिल्टर, कनेक्शन सहायक उपकरण, पाइप सहायक उपकरण, फ्लैंज, फिल्टर शामिल हैं
वैकल्पिक सुविधाएँ
·सटीकता: R=160/क्लास ए
·आकार: DN50-DN200
·ठंडा / गर्म पानी
·रीड स्विच विकल्प
·निकला हुआ किनारा मानक चुना जा सकता है
·360 डिग्री घुमाव का चयन किया जा सकता है
· कच्चा लोहा, तन्य लोहा, स्टेनलेस स्टील, GG25, GGG50, SS304, SS316 शरीर का चयन किया जा सकता है।
·कार्य दबाव: PN16/25
·पल्स आउटपुट / आरएस485 मोडबस / वायर्ड रिमोट / पल्स स्प्लिटर / पल्स रीड डिस्प्ले प्रदान करें
काम की परिस्थिति
·पानी का तापमान: {{0}}.1 डिग्री ~40 डिग्री (गर्म पानी मीटर के लिए 0.1 डिग्री ~90 डिग्री)
·पानी का दबाव: 1Mpa से कम या बराबर (विशेष आवश्यकता के लिए 1.6MPa)

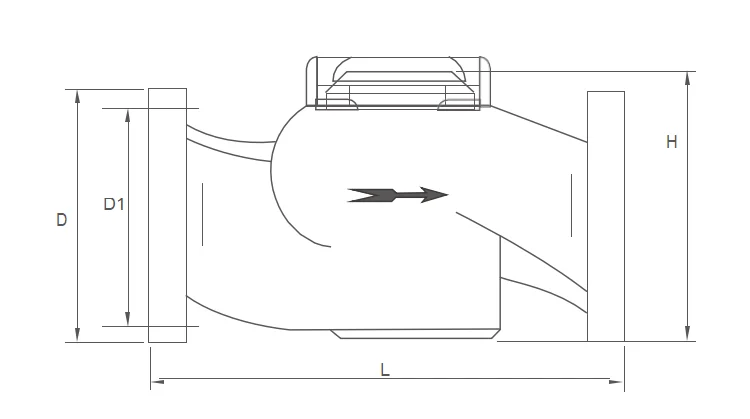

DIMENSIONS
प्रकार | लंबाई | ऊंचाई | कनेक्टिंग फ्लैंज | ||
मिमी | D1 बाहरी व्यास | बोल्ट सर्किल व्यास | कनेक्टिंग बोल्ट(nM) | ||
50 | 280 | 280 | 165 | 125 | 4-M16 |
65 | 280 | 280 | 185 | 145 | 4-M16 |
80 | 370 | 300 | 200 | 160 | 8-M16 |
100 | 370 | 305 | 220 | 180 | 8-M16 |
150 | 500 | 500 | 285 | 240 | 8-M20 |
200 | 500 | 515 | 340 | 295 | 8-M20 |
नोट: निकला हुआ किनारा आयाम ISO7001-2:1988 मानक के अनुरूप है। निकला हुआ किनारा मानक अनुकूलित किया जा सकता है। विशेष आवश्यकताओं के उत्पादों के लिए ऑर्डर करें
प्रवाह तकनीक विनिर्देश
प्रकार | मैनिमम फ्लो Q4 | स्थायी प्रवाह Q3 | Q3/Q1 | Q2/Q1 | संक्रमणकालीन प्रवाह Q2 | न्यूनतम प्रवाह Q1 | अधिकतम पठन | न्यूनतम पढाई | |
पूर्ण ग्लास रजिस्टर | प्लास्टिक रजिस्टर | ||||||||
m³/h | m³/h | m³ | |||||||
50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
6.3 | 2.5 | ||||||||
100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
6.3 | 3.94 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
6.3 | 10 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
6.3 | 16 | ||||||||
दो रीड स्विच प्रणाली का संचालन विवरण
कृपया नीचे दिए गए दो रीड स्विच सिस्टम के आरेख को देखें, दो रीड स्विच को रजिस्टर पर चलने के दौरान पॉइंटर या गियर पर लगे चुंबक द्वारा क्रमशः "चालू" या "बंद" किया जाएगा, लेकिन कभी भी एक ही समय में "चालू" नहीं किया जाएगा, जब तक कि बाहरी चुंबक हमला न करे।
दो रीड स्विच, पॉइंटर या गियर के एक चक्कर में दो "चालू" और दो "बंद" संचालित करते हैं, अर्थात एक सिग्नल आउटपुट, यह सिद्धांत स्विच के हिलने या पाइप के कंपन के कारण सिग्नल आउटपुट की हानि या अधिकता को रोकता है, इस प्रकार सिग्नल आउटपुट की विश्वसनीयता सुनिश्चित करता है।
गारंटी
सभी मीटरों को स्वीकृति की तिथि से एक (1) वर्ष की अवधि के लिए कारीगरी और सामग्री में दोषों के विरुद्ध गारंटी दी जाएगी। इस अवधि के दौरान पाए गए दोषपूर्ण मीटर या भागों को SHMeters को वापस करने पर बिना किसी शुल्क के बदल दिया जाएगा।
