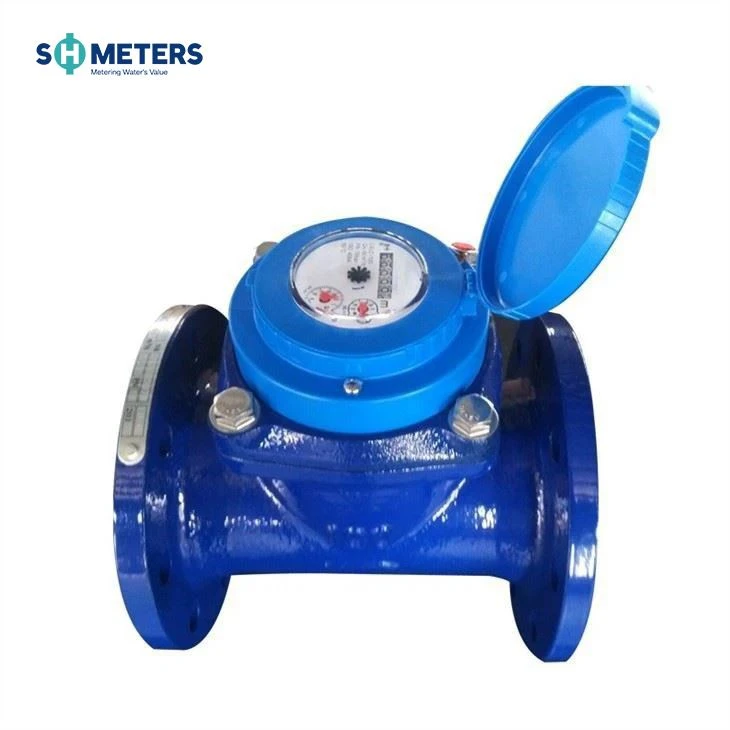

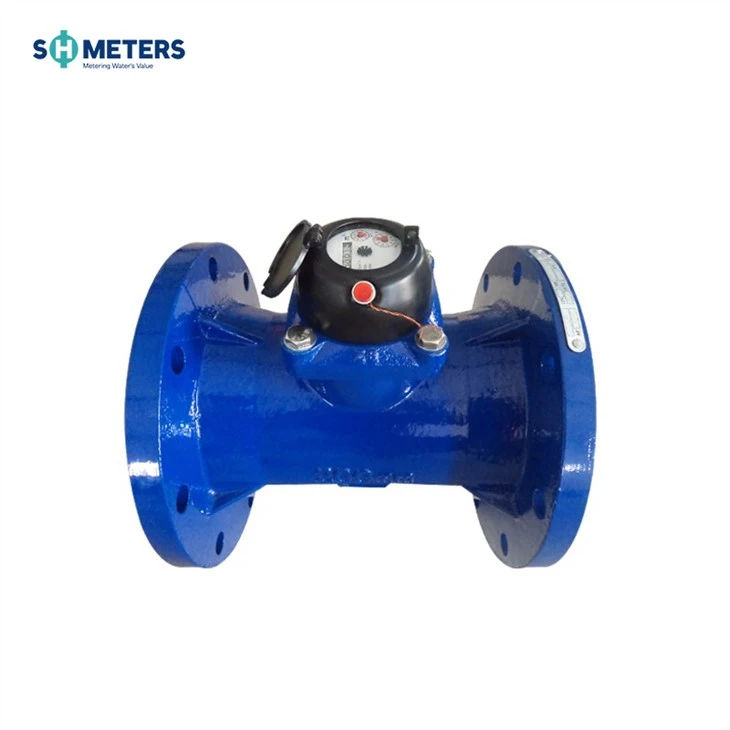

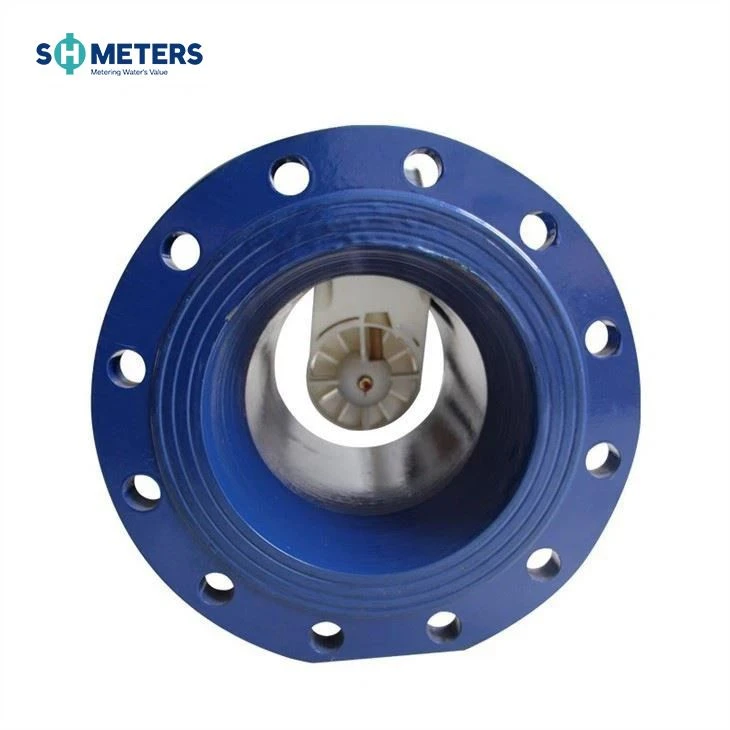

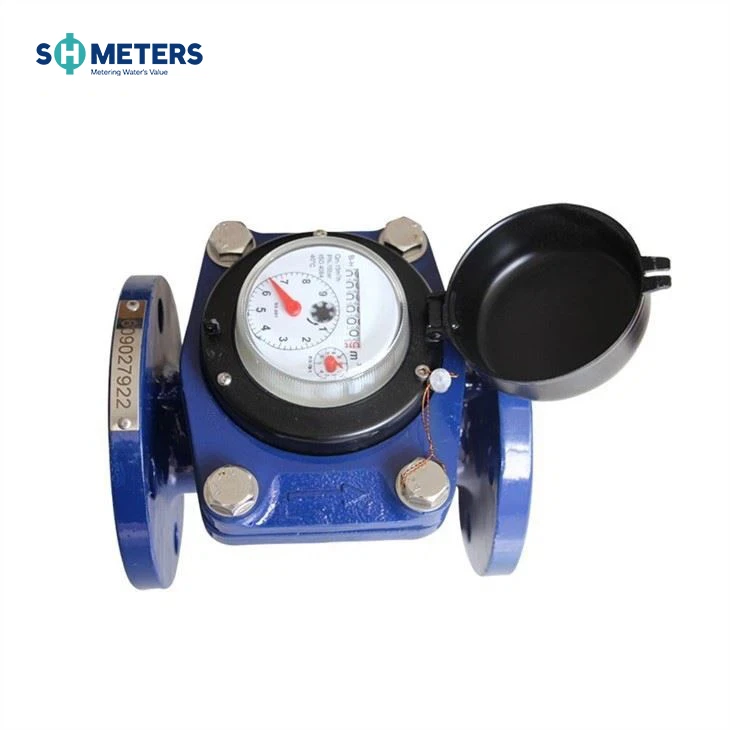

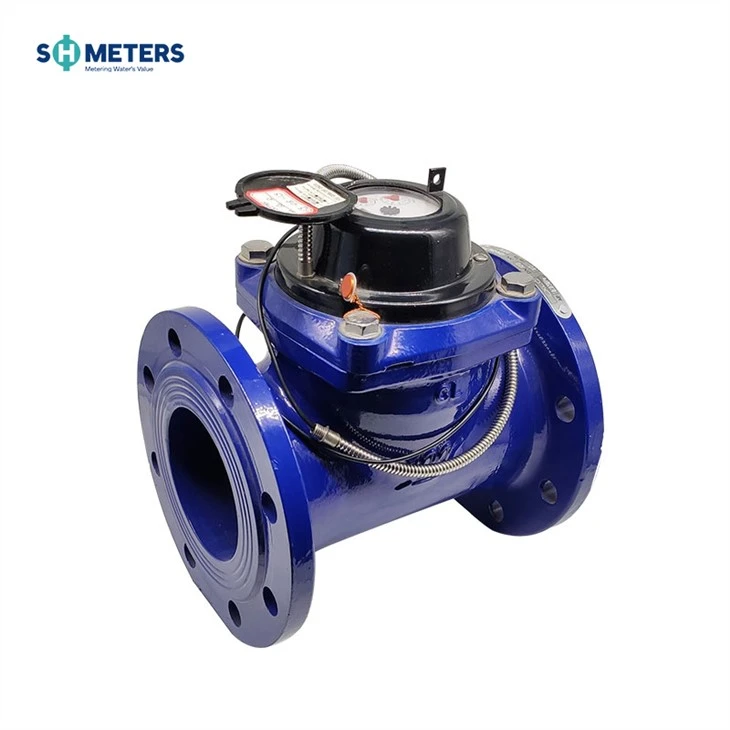

एलएक्सएक्सजी(आर)-50~300(मिमी)

सिंचाई क्षैतिज फलक पहिया, ड्राई-डायल कोल्ड (गर्म) पानी का मीटर

आवेदन पत्र

पाइप लाइन से गुजरने वाले ठंडे (गर्म) पानी की मात्रा को मापना। पानी के मीटर का उपयोग सिंचाई, नगर पालिका आदि के लिए किया जाता है।

विशेषताएँ

·हटाने योग्य तत्व संरचना, आसान स्थापना और रखरखाव
·ड्राई-डायल, मैग्नेटिक ड्राइव
बड़े प्रवाह क्षमता, छोटे दबाव हानि
· वाटर ह्यूमर और प्रदूषण का विरोध करें
· वैक्यूम सीलबंद रजिस्टर सुनिश्चित करता है कि डायल संक्षेपण से मुक्त रहे और लंबी अवधि की सेवा में रीडिंग को स्पष्ट रखें
स्थिर और विश्वसनीय विशेषता के लिए चयनित उच्च गुणवत्ता वाली सामग्री
तकनीकी डेटा अंतरराष्ट्रीय मानक आईएसओ 4064/ISO9100 के अनुरूप है
उच्च सटीकता के साथ
· उत्पाद सहायक उपकरण में कनेक्टर, फ़िल्टर, कनेक्शन सहायक उपकरण, पाइप सहायक उपकरण, निकला हुआ किनारा, फ़िल्टर शामिल हैं

वैकल्पिक विशेषताएं

प्लास्टिक रजिस्टर, तांबे का रजिस्टर और पूरा गिलास रजिस्टर
· शुद्धता: आर=25/20/50
· आकार: डीएन50-डीएन300
·ठंडा / गर्म पानी
रीड स्विच विकल्प
निकला हुआ किनारा मानक चुना जा सकता है
360 डिग्री घुमाना चुना जा सकता है
· कच्चा लोहा, तन्य लोहा, स्टेनलेस स्टील, GG25, GGG50, SS304, SS316 शरीर का चयन किया जा सकता है
· काम का दबाव: PN16/25
· पल्स आउटपुट प्रदान करें

काम की परिस्थिति

· पानी का तापमान: {{0}}.1 डिग्री ~50 डिग्री (गर्म पानी के मीटर के लिए 0.1 डिग्री ~90 डिग्री)
· पानी का दबाव: 1.0एमपीए (अनुरोध पर 1.6एमपीए) से कम या बराबर

अधिकतम अनुमेय त्रुटियाँ

निचले क्षेत्र में qmin से लेकर qt को छोड़कर ±5 प्रतिशत तक शामिल है
ऊपरी क्षेत्र में qt से लेकर qs तक शामिल है और ± 2 प्रतिशत (गर्म पानी के मीटर के लिए ± 3 प्रतिशत) है

आयाम

टाइप	आकार	लंबाई	कद	कनेक्टिंग निकला हुआ किनारा
टाइप	मिमी			D1 व्यास के बाहर	D2 बोल्ट सर्कल व्यास	कनेक्टिंग बोल्ट (एनएम)
एलएक्सएक्सजी-50	50	200	253	165	125	4-M16
एलएक्सएक्सजी-65	65	200	268	185	145	4-M16
एलएक्सएक्सजी-80	80	225	284	200	160	8-M16
एलएक्सएक्सजी-100	100	250	295	220	180	8-M16
एलएक्सएक्सजी-125	125	250	310	250	210	8-M16
एलएक्सएक्सजी-150	150	300	339	285	240	8-M20
एलएक्सएक्सजी-200	200	350	382	340	295	{{0}}एम20(1.0एमपीए)
एलएक्सएक्सजी-200	200	350	382	340	295	12-एम20(1.6एमपीए)
एलएक्सएक्सजी-250	250	450	438	395	350	{{0}}एम20(1.0एमपीए)
एलएक्सएक्सजी-250	250	450	438	405	355	12-एम24(1.6एमपीए)
एलएक्सएक्सजी-300	300	500	488	445	400	{{0}}एम20(1.0एमपीए)
एलएक्सएक्सजी-300	300	500	488	460	410	12-एम24(1.6एमपीए)

नोट: निकला हुआ किनारा आयाम ISO7005-1:1988 मानक के अनुरूप है। निकला हुआ किनारा मानक अनुकूलित किया जा सकता है। विशेष आवश्यकताओं के उत्पादों के लिए ऑर्डर भी स्वीकार किया जाता है

पल्स स्थिति

आकार	पल्स स्थिति
डीएन50-200	100/1000 एल / पल्स
डीएन250-डीएन300	1000 एल / पल्स

दबाव हानि वक्र

प्रवाह तकनीक विशिष्टता

नाममात्र प्रवाह	अधिकतम प्रवाह Q4	स्थायी प्रवाह Q3	Q3/Q1	Q2/Q1	संक्रमणकालीन प्रवाह Q2	न्यूनतम प्रवाह Q1	न्यूनतम पढ़ना		अधिकतम पढ़ना
डीएन	m³/h		Q3/Q1	Q2/Q1	m³/h		m³
50	31.25	25	20	4	5	1.25	0.002	0.0002	999,999	999,999
65	50	40	20	4	8	2	0.002	0.002	999,999	9,999,999
80	78.75	63	20	4	12.6	3.15	0.002	0.002	999,999	9,999,999
100	125	100	20	4	20	5	0.002	0.002	999,999	9,999,999
125	200	160	20	4	32	8	0.002	0.002	999,999	9,999,999
150	312.5	250	20	4	50	12.5	0.002	0.002	999,999	9,999,999
200	500	400	20	4	80	20	0.002	0.002	999,999	9,999,999
250	787.5	630	20	4	126	31.5	0.02	0.02	9,999,999	99,999,999
300	1250	1000	20	4	200	50	0.02	0.02	9,999,999	99,999,999

दो रीड स्विच सिस्टम का संचालन विवरण

कृपया नीचे दो रीड स्विच सिस्टम का आरेख देखें, दो रीड स्विच रजिस्टर पर चलने के दौरान पॉइंटर या गियर पर लगे चुंबक द्वारा क्रमशः "चालू" या "बंद" संचालित किए जाएंगे, लेकिन कभी भी "चालू" नहीं होंगे। उसी समय, जब तक कि आउट-चुंबक हमला न करे।

दो रीड स्विच पॉइंटर के एक दौर में दो "चालू" और दो "बंद" संचालित करते हैं या गियर का अर्थ है एक सिग्नल आउटपुट, यह सिद्धांत स्विच जॉगलिंग या पाइप कंपन के कारण सिग्नल आउटपुट के नुकसान या ओवरकाउंटिंग को रोकता है, इसलिए सिग्नल आउटपुट की विश्वसनीयता सुनिश्चित करता है।

गारंटी

सभी मीटरों को स्वीकृति की तारीख से एक (1) वर्ष की अवधि के लिए कारीगरी और सामग्री में दोषों के खिलाफ गारंटी दी जाएगी। इस अवधि के दौरान खोजे गए खराब मीटरों या पुर्जों को SHMETERS में वापस आने पर बिना किसी शुल्क के बदला जाएगा।
