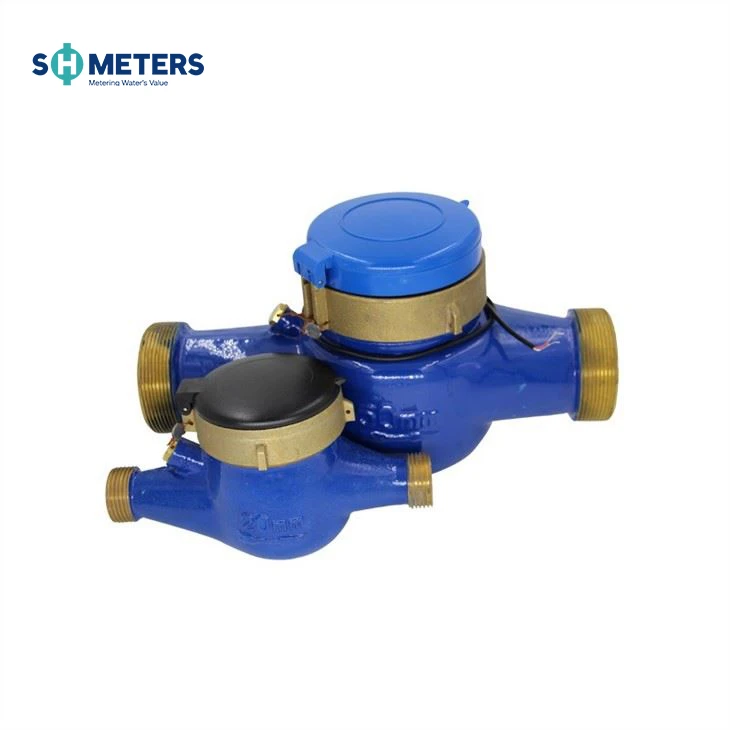

DN15 R200 मल्टी जेट लिक्विड सील प्रकार पीतल जल मीटर

बहु-जेट प्रकार

सूखा-ब्रास बॉडी वॉटर मीटर डायल करें

उत्पाद वर्णन

आवेदन
पाइपलाइन से गुजरने वाले ठंडे पीने योग्य पानी की मात्रा को मापना

विशेषताएँ
क्लास सी. उन्नत, सुंदर और सुरुचिपूर्ण संरचना के साथ, पॉइंटर और शब्द - व्हील संयोजन गिनती डिवाइस को अपनाना,
काउंटर को विशेष प्रकार के तरल से सील किया जाता है, रीडिंग लंबे समय तक स्पष्ट रहती है,
सुविधाजनक मीटर कॉपी और लंबी सेवा जीवन।
प्रीसेट रिमोट, 100L प्रति पल्स आउटपुट।

काम की परिस्थिति
पानी का तापमान: ठंडे पानी के मीटर के लिए 50ºC से कम या उसके बराबर
गर्म पानी के मीटर के लिए 90ºC से कम या उसके बराबर
पानी का दबाव: 1MPa या 1.6MPa से कम या बराबर वैकल्पिक
(10बार या 16बार वैकल्पिक)

अधिकतम अनुमेय त्रुटि
Qmin से लेकर Qt को छोड़कर निचले क्षेत्र में ±5% है _ Qt से लेकर Qs सहित ऊपरी क्षेत्र में है: ठंडे पानी का मीटर ±2%, गर्म पानी का मीटर ±3%।
टिप्पणी
तकनीकी डेटा अंतर्राष्ट्रीय मानक ISO4064 के अनुरूप है

सामान

प्रत्येक जल मीटर में एक सेट कपलिंग वैकल्पिक है: 2 पीसी ट्यूब, 2 पीसी नट और 2 पीसी गैस्केट।

कुल मिलाकर आयाम और वजन

डीएन(मिमी)	15	20	25	32	40	50	50
आकार(इंच)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
लंबाई(एल)	165/190	190	260	260	300	300	280
चौड़ाई(डब्ल्यू)	98	98	103.5	103.5	125	125	160
ऊंचाई(एच)	116	117	124	124	162	162	187.5
कनेक्टिंग थ्रेड डी	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	निकला हुआ किनारा अंत
वजन(किग्रा)	1.65	1.79	1.85	2.68	5.25	7.25

तकनीकी डाटा

डीएन(मिमी)		15	20	25	32	40	50
आकार(इंच)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=160	Q2(l/h)	22.5	40	63	100	160	400
	Q1(l/h)	15.62	25	39.37	62.5	100	250
R=200	Q2(l/h)	20	32	50.4	80	128	200
	Q1(l/h)	12.5	20	31.5	50	80	125
अधिकतम पढ़ना(m³)		99,999	99,999	99,999	99,999	99,999	99,999
न्यूनतम पढ़ना(लीटर)		0.05	0.05	0.05	0.05	0.05	0.05
अधिकतम दबाव (बार)		16	16	16	16	16	16
दबाव हानि		63
अधिकतम तापमान		T=50/90
पल्स आउटपुट विकल्प		वीमैक्स=24वी
		इमैक्स=100mA
		पीएमएक्स=2डब्ल्यू

पल्स आउटपुट विकल्प

गारंटी

स्वीकृति की तारीख से एक (1) वर्ष की अवधि के लिए सभी मीटरों को कारीगरी और सामग्री में दोषों के खिलाफ गारंटी दी जाएगी। इस अवधि के भीतर पाए गए दोषपूर्ण मीटर या भागों को एसएचमीटर में वापस आने पर बिना किसी शुल्क के बदला जाएगा।
