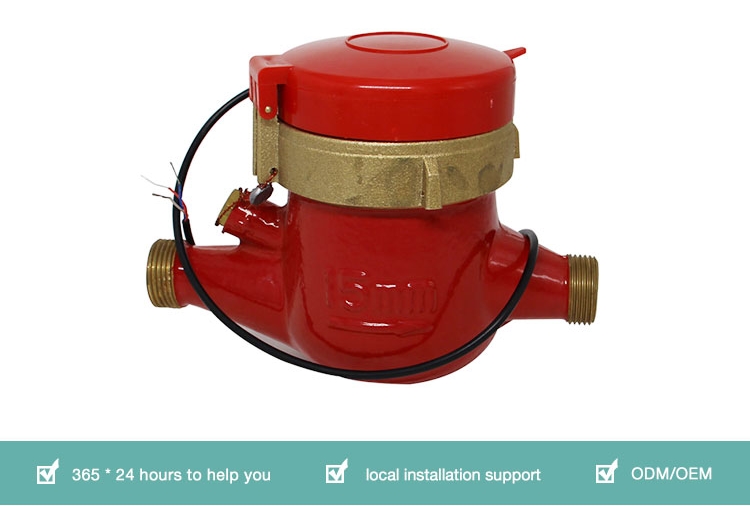

बहु जेट प्रकार
ड्राई-डायल ब्रास बॉडी हॉट वॉटर मीटर
आवेदन पत्र
पाइपलाइन से गुजरने वाले ठंडे (गर्म) पानी की मात्रा को मापना। पानी के मीटर का उपयोग घर, वाणिज्यिक, नगर पालिका, पाइपलाइन के लिए किया जाता है
विशेषताएँ
·चुंबकीय ड्राइव, कम संचरण प्रतिरोध।
· बाहरी चुंबकीय क्षेत्र की सुरक्षा के लिए चुंबकीय ढाल।
· मुहरबंद सूखा रजिस्टर लंबे समय तक स्पष्ट रीडिंग सुनिश्चित करता है।
· बाहरी विनियमन उपकरण।
सामान: 2 पीसी युग्मन, 2 पीसी युग्मन नट और 2 पीसी वाशर।
उच्च सटीकता के साथ
क्षैतिज उपयोग के लिए
·सामान में छलनी, रोटरी पिस्टन, कनेक्शन विजेट, कनेक्टर फिटिंग शामिल हैं
वैकल्पिक विशेषताएं
· सीलबंद प्रकार पंजीकृत करें: शुष्क प्रकार; अर्द्ध शुष्क प्रकार; सुपर-शुष्क प्रकार।
· शुद्धता: आर=80 ; 100; 125; 160; क्लास बी; क्लास सी।
आकार: 15 ~ 50 मिमी।
·गर्म पानी।
·गैर वापसी वाल्व।
रीड स्विच विकल्प।
· कई लंबाई और कनेक्शन अनुरोध पर उपलब्ध हैं।
· थ्रेड एंड टाइप: बीएसपी / एनपीटी।
· सामग्री: पीतल, पीतल इंटरफ़ेस, पीतल सामग्री
·Bरास काम करने का दबाव: PN16 (16bar)
पल्स आउटपुट / rs485 मोडबस / वायर्ड रिमोट / पल्स स्प्लिटर / पल्स रीड डिस्प्ले प्रदान करें

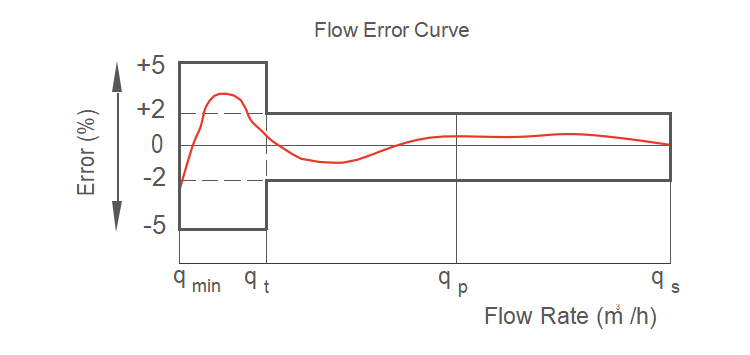

अधिकतम अनुमेय त्रुटि
निचले क्षेत्र में क्यूमिन से लेकर क्यूटी तक शामिल है लेकिन क्यूटी को छोड़कर ± 5 प्रतिशत है।
ऊपरी क्षेत्र में qt से लेकर qs तक शामिल है और ± 2 प्रतिशत है; गर्म पानी के मीटर के लिए ± 3 प्रतिशत।
मानकों का अनुपालन
तकनीकी डेटा अंतरराष्ट्रीय मानक आईएसओ 4064 के अनुरूप है।
काम करने की स्थिति
·पानि का तापमान:0.1 डिग्री ~90 डिग्री गर्म पानी के मीटर के लिए।
· पानी का दबाव: 1.6Mpa (16 बार) से कम या उसके बराबर।
कुल मिलाकर आयाम और वजन
| डीएन (मिमी) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| आकार (इंच) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| लंबाई (एल) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| चौड़ाई (डब्ल्यू) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| ऊंचाई (एच) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| कनेक्टिंग थ्रेड डी | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | निकला हुआ किनारा अंत |
| वजन (किलो) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
तकनीकी डेटा
| डीएन (मिमी) | 15 | 20 | 25 | 32 | 40 | 50 | |
| आकार (इंच) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| अधिकतम पढ़ना (एम³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| न्यूनतम पढ़ना (लीटर) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| अधिकतम दबाव (बार) | 16 | 16 | 16 | 16 | 16 | 16 | |
| दबाव से नुकसान | 63 | ||||||
| अधिकतम तापमान | T=50/90 | ||||||
| पल्स आउटपुट विकल्प | वीमैक्स=24वी | ||||||
| इमैक्स=100एमए | |||||||
| पीएमएक्स=2डब्ल्यू | |||||||
गारंटी
सभी मीटरों को स्वीकृति की तारीख से एक (1) वर्ष की अवधि के लिए कारीगरी और सामग्री में दोषों के खिलाफ गारंटी दी जाएगी। इस अवधि के भीतर खोजे गए खराब मीटर या पुर्जों को SHMETERS . पर लौटने पर बिना किसी शुल्क के बदला जाएगा
